Compact. De grade automobile. Voici le connecteur fil-à-dispositif étanche Mini50 !

Pour surmonter les défis inhérents aux conceptions automobiles actuelles, les ingénieurs ont besoin de connecteurs compacts, étanches et suffisamment fiables pour supporter les environnements difficiles. Tout comme la matière et l'antimatière, ces trois qualités s'annulent généralement entre elles : l'étanchéité peut nuire à la compacité d'un connecteur, et les connecteurs compacts sacrifient souvent la durabilité. En d'autres termes, les concepteurs automobiles actuels ont besoin d'un connecteur doté de véritables superpouvoirs.

De plus, les constructeurs automobiles recherchent une ligne de produits complète offrant plusieurs tailles de circuit et d'autres options afin d'offrir plus de flexibilité à diverses applications. Ils ne recherchent donc pas simplement un « super connecteur », mais plutôt une équipe de super connecteurs.

Développements automobiles affectant la connectivité

Voici trois tendances de conceptions automobiles que seule une telle équipe de super connecteurs peut résoudre :

1. La quantité croissante de composants électriques et électroniques suppose que ceux-ci soient miniaturisés. Les équipementiers ont besoin de connecteurs plus petits et de contacts plus nombreux dans un espace toujours identique. Cela aidera les concepteurs automobiles à répondre à la demande en matière de contenu croissant sans occuper trop d'espace ni alourdir le véhicule.
2. Les véhicules incluent davantage de capteurs et certains, notamment les systèmes d'aide à la conduite (ADAS), sont destinés à assurer de multiples fonctions. C'est pourquoi des connecteurs à 16 ou 20 voies sont nécessaires. De ce fait, les concepteurs recherchent des connecteurs étanches compacts avec davantage de circuits.
3. Alors que le bruit, les vibrations et la dureté de la transmission sont réduits, il faut s'attaquer au bruit de la route. Molex a répondu à cette tendance en développant des capteurs de suppression du bruit de la route. Ces capteurs renforcés requièrent un connecteur étanche à 4 circuits avec un capot et la bonne température de fonctionnement.

On trouve des connecteurs compacts sur le marché depuis un certain temps, mais ils ne répondent pas forcément aux exigences des applications automobiles. Et jusqu'ici, leur implémentation dans des conceptions automobiles s'est souvent faite sous certaines réserves. Par exemple, l'étanchéité et les caractéristiques qui garantissent une connexion fiable font généralement défaut. Par ailleurs, les connecteurs étanches de 0,50 mm disponibles sont difficiles à fabriquer et doivent respecter des normes automobiles strictes. Conséquence : un choix réduit sur le marché.

Les connecteurs étanches Mini50 à la rescousse !

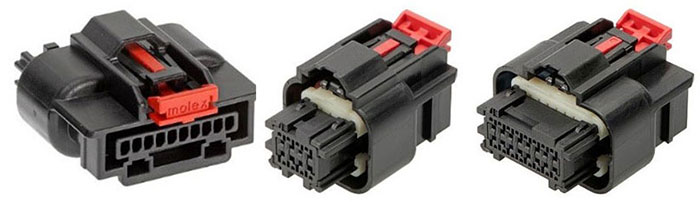

Disponibles chez DigiKey, les connecteurs fil-à-dispositif étanches Mini50 de Molex, avec une interface de 0,50 mm et un pas de 1,80 mm, permettent un gain d'espace grâce à des dimensions de longueur, de largeur et de hauteur compactes par rapport aux connecteurs de 0,64 mm et 1,50 mm. En fait, ils conviennent parfaitement à une variété d'applications qui utilisent actuellement des connecteurs de 0,64 mm et 1,50 mm, comme divers capteurs, rétroviseurs extérieurs, mécanismes de direction assistée et dispositifs d'éclairage et de radar. En somme, toutes les applications dans lesquelles les concepteurs sont confrontés à des contraintes d'espace ou doivent utiliser un connecteur avec plus de broches dans le même espace sans compromettre la robustesse. Le connecteur étanche Mini50 a également été développé pour répondre à de sérieux dilemmes de conception. Plus petit et aussi robuste que les connecteurs actuellement utilisés dans ces applications, il offre davantage de tailles de circuit.

Le connecteur étanche Mini50 fil-à-dispositif est l'un des systèmes étanches de grade automobile les plus compacts du secteur, et c'est également le seul à offrir un indice de protection équivalent à IP68 conforme aux spécifications USCAR. Il est également possible pour les dispositifs de bénéficier d'une étanchéité de classe 3 lorsque le connecteur Mini50 est utilisé avec un capot.

De plus, les connecteurs étanches Mini50 offrent une grande flexibilité de conception avec une série complète d'options. Les produits de la gamme sont disponibles en versions à rangées simples ou doubles, avec 2, 4, 8, 10 et 16 circuits et bouchons de cavité, et des options de capot et de garantie de positionnement des connecteurs (CPA).

Idéal pour répondre aux exigences des applications automobiles actuelles, le connecteur fil-à-dispositif Mini50 pourrait bien vous sauver la mise… et votre conception !

Découvrez d'autres produits de connectivité de Molex disponibles chez DigiKey pour optimiser vos conceptions et votre approvisionnement.
