Émetteurs-récepteurs USB LTM2884

Le LTM®2884 de Analog Devices est un émetteur-récepteur μModule® (micromodule) compatible USB 2.0 à isolement galvanique complet. Une alimentation en amont alimente les deux côtés de l'interface via un convertisseur CC/CC isolé intégré. Le LTM2884 est idéal pour l'isolement dans les applications hôtes, de concentrateurs, de répartiteurs de bus ou de périphériques. Il est compatible avec USB 2.0 pleine vitesse (12 Mbps) et avec un fonctionnement à faible vitesse (1,5 Mbps). La sélection de vitesse automatique configure des résistances d'excursion haute intégrées sur le port en amont pour correspondre à celles détectées sur le dispositif en aval.

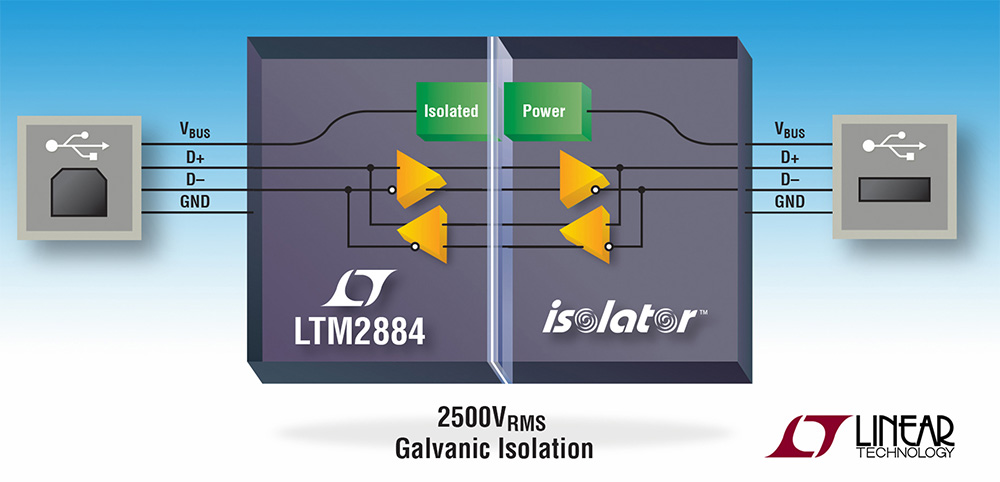

La technologie μModule d'isolateur utilise des inductances couplées et un transformateur de puissance isolé pour fournir un isolement de 2500 Veff entre l'interface USB en amont et en aval. Ce dispositif est idéal pour les systèmes nécessitant des retours de masse isolés ou de grandes variations de tension de mode commun. La communication continue est garantie pour les transitoires de mode commun supérieurs à 30 kV/μs. Une protection contre les décharges électrostatiques (DES) améliorée permet à ce composant de supporter jusqu'à ±15 kV (modèle du corps humain) sur les broches d'interface d'émetteur-récepteur USB vers des alimentations locales et ±15 kV de la barrière d'isolement aux alimentations sans verrouillage à l'état passant ni dommages. Agrandir l'image

Applications

• Interfaces USB isolées
• Isolement hôte, concentrateur ou périphérique
• Acquisition de données industrielles/médicales
