Régulateur abaisseur LTC364960 4 A, 60 V

Le dispositif LTC3649 de Analog Devices est un régulateur abaisseur synchrone monolithique, 4 A, 60 V, à haut rendement. Ce régulateur présente une tension de sortie programmable par une seule résistance, une compensation interne et un haut rendement sur une plage V_OUT étendue.

Le régulateur abaisseur fonctionne à partir d'une plage de tensions d'entrée de 3,1 V à 60 V et offre une plage de sortie rail-à-rail réglable de (V_IN - 0,5 V) à la terre, tout en fournissant jusqu'à 4 A de courant de sortie. La fréquence de commutation est également ajustée avec une résistance externe. Une entrée de mode sélectionnable par l'utilisateur est fournie pour permettre à l'utilisateur de choisir entre bruit d'ondulation et rendement à faibles charges ; le fonctionnement en Burst Mode® offre le meilleur rendement à faibles charges, tandis que le mode continu forcé offre une faible ondulation de sortie. La broche MODE/SYNC permet également à l'utilisateur de synchroniser la fréquence de commutation à une horloge externe.

Le LTC3649 fonctionne avec une architecture en mode courant de crête qui permet une réponse transitoire rapide avec protection inhérente de limitation de courant cycle-à-cycle. Il propose également des fonctionnalités de surveillance du courant, de régulation de la tension d'entrée et de limite de courant de sortie programmables. Ce régulateur est fourni en boîtiers QFN et TSSOP. Le LTC3649 est idéal pour les applications industrielles et automobiles.

Fonctionnalités

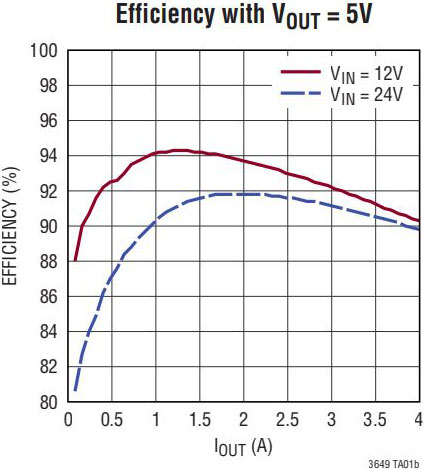

Plage VIN : 3,1 V à 60 V Plage VOUT : 0 V à (VIN - 0,5 V) Programmation VOUT avec une seule résistance MOSFET 110 mΩ à canal N supérieur/50 mΩ à canal N inférieur intégrés Rendement de 95 % avec 12 VIN et 5 VOUT IQ régulé : 440 μA, IQ d'arrêt : 18 μA Surveillance précise du courant (±4 %) sans résistance de détection Fréquence programmable par résistance précise (300 kHz à 3 MHz) avec plage de synchronisation de fréquences ±50 %		Courant de sortie programmable précis Régulation de la tension d'entrée pour les applications MPPT Précision de tension de sortie de ±0,8 % Fonctionnement en mode courant de crête Compensation programmable de chute de tension de câble (WDC) Fonctionnement Burst Mode, mode continu forcé Compensation interne et démarrage progressif programmable Protection contre la surchauffe Boîtiers TSSOP et QFN à 28 broches
Applications
Applications automobiles Applications d'automatisation		Applications industrielles
