Détecteur de bulles sans fil
Le détecteur de bulles AD-101 de TE Connectivity est un capteur ultrasonique qui détecte la présence (ou l'absence) de liquide dans un tube qui traverse le capteur.

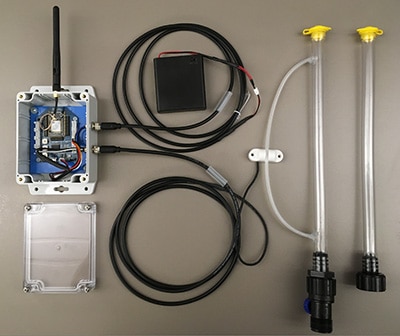

Détecteur de bulles d'air AD-101 de TE Connectivity. (Source de l'image : TE Connectivity)
Le capteur est facile à utiliser et ne comporte que quatre sorties : 1 – Terre, 2 – Sortie, 3 – Autotest, 4 – Alimentation. La sortie du capteur est une logique TTL de 3,3 V (basse en cas de présence de liquide, haute en cas de bulle d'air).
Historique du projet
L'AD-101 est principalement conçu pour les applications médicales, mais je voulais présenter un projet pratique afin de démontrer sa simplicité d'utilisation. Les détecteurs de niveau d'eau sont des instruments simples qui existent depuis des centaines d'années, et je me suis dit qu'ils seraient parfaits pour mettre en avant les fonctionnalités du capteur AD-101 et fournir un indicateur de niveau LED visuel à distance. J'ai modifié un détecteur de niveau d'eau bon marché afin d'y ajouter une longueur de tube qui traverse le capteur. Le capteur change d'état lorsqu'il détecte la présence d'eau et il déclenche l'indicateur de niveau à distance.
Du matériel sans fil a été développé pour le projet afin de surveiller la sortie de l'AD-101 et déclencher un indicateur LED à distance. Ce matériel sans fil inclut deux modules XB3-24Z8US-J de Digi International montés sur des cartes de capteurs Grove dans des boîtiers PN-1323-CMB étanches de Bud Industries. Des scripts MicroPython s'exécutant sur les modules XB3 permettent d'établir la liaison sans fil, de surveiller le capteur et de déclencher la LED à distance. Vous trouverez tous les détails du projet dans l'article eeWiki relatif à la détection sans fil du niveau d'eau à l'aide du détecteur de bulles AD-101 et du XBee3.
À propos de l'auteur
Scott Raeker, ingénieur d'application principal chez DigiKey, travaille dans l'entreprise depuis 2006 et il est principalement responsable de l'assistance aux clients dans le domaine de l'espace sans fil. Il affiche plus de 35 ans d'expérience dans l'industrie électronique et il est titulaire d'un diplôme en génie électrique de l'Université du Minnesota. Durant son temps libre, Scott aime réparer sa ferme du début du siècle.
