Carte d'évaluation LED STR-4LED-SOL-EVAL-EVK

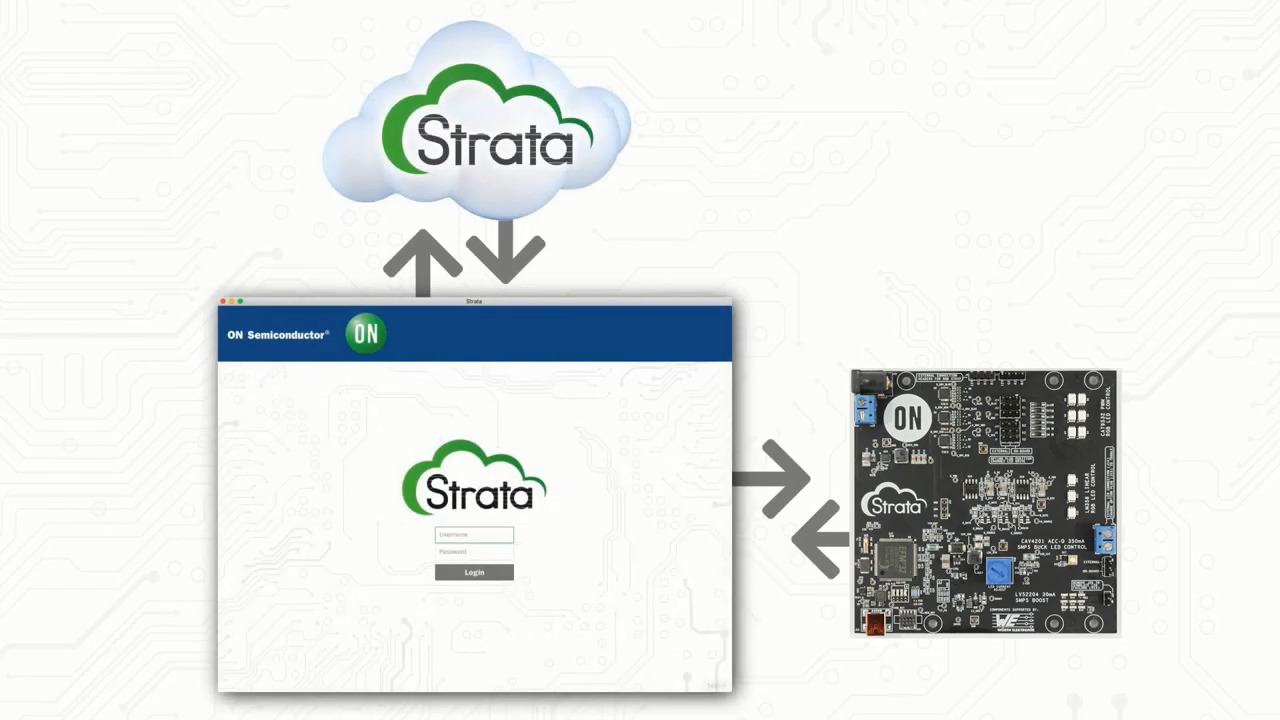

La carte d'évaluation LED STR-4LED-SOL-EVAL-EVK d'ON Semiconductor avec des solutions de modes abaisseur, élévateur, à modulation de largeur d'impulsion (PWM) et linéaire utilise respectivement CAV4201, LV52204, CAT9532 et LM358. Cette carte d'évaluation est activée pour le logiciel Strata pour un contrôle et une télémétrie complets.

La carte d'évaluation de solutions d'alimentation LED utilise quatre méthodologies de contrôle LED différentes pour fournir un contrôle LED interactif via Strata. Le CAT9532 (PWM) fournit deux chaînes de mélange de couleurs RVB dynamique via l'interface I²C pour des changements de couleur rapides et plus de 16 millions d'options de couleur. La solution linéaire (linéaire) utilise des composants analogiques simples pour conduire un courant constant à travers les LED. Le CAV4201 (abaisseur) offre une solution d'alimentation à découpage de mode abaisseur avec un rendement élevé et un courant de sortie élevé entièrement qualifiée pour l'automobile. Le LV52204 (élévateur) fournit une solution d'alimentation à découpage de mode élévateur pour le rétroéclairage à faible courant avec un rendement élevé et une tension de sortie élevée. En plus de ces quatre solutions complètes, la carte d'évaluation de solutions d'alimentation LED dispose de plusieurs points de connexion externes pour le matériel LED des utilisateurs.
