Convertisseur abaisseur à haut rendement MAX77540

Le convertisseur MAX77540 de Analog Devices convient aux équipements alimentés par batterie et soumis à des contraintes d'espace

Image du convertisseur abaisseur à haut rendement MAX77540 de Analog DevicesLe dispositif MAX77540 de Analog Devices est un convertisseur abaisseur à haut rendement avec deux phases de commutation de 3 A. Il utilise une architecture de contrôle en mode courant COT (à temps constant) adaptatif, et les deux phases de commutation de 3 A peuvent être configurées comme une sortie (2Φ, 6 A) ou deux sorties (1Φ, 3 A chacune). Sa large plage de tensions d'entrée permet une conversion directe pour les sorties inférieures à 1 V à partir de batteries Li+ à 3 cellules, d'USB PD et des rails d'alimentation de 12 VCC. Les tensions de sortie sont préréglées avec des résistances et peuvent en outre être réglées via une interface compatible I2C. Avec un rendement de pointe de 94 %, un faible courant de repos et un format de solution compact, le MAX77540 est idéal pour les équipements alimentés par batterie et soumis à des contraintes d'espace.

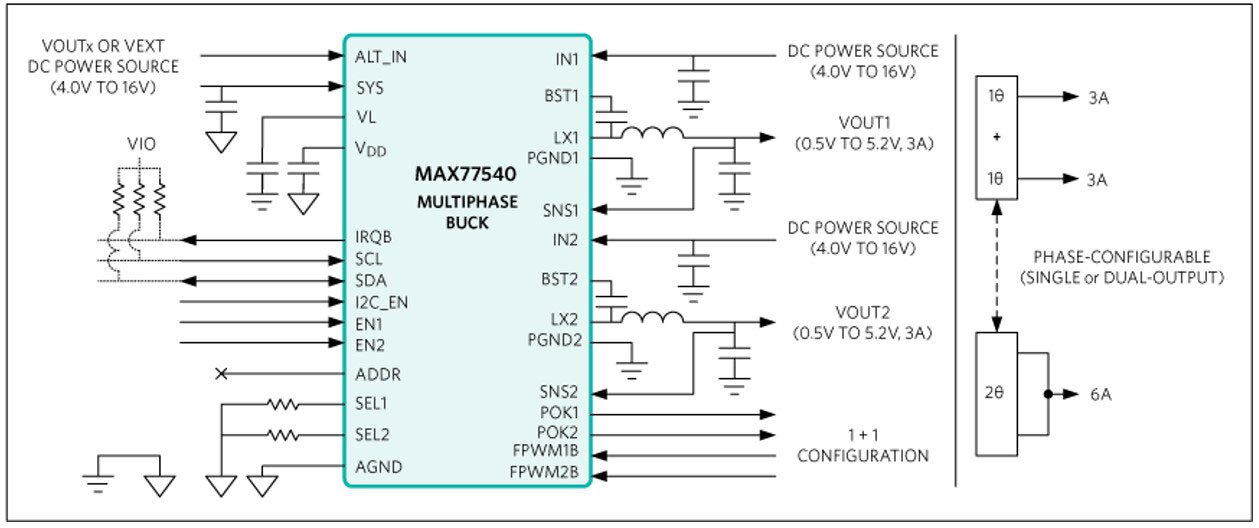

Ressources - Schéma fonctionnel

    Image du schéma fonctionnel du MAX77540 de Analog Devices
Fonctionnalités
  • Tension d'entrée de 4 V à 16 V pour une conversion à un seul étage
  • Rendement de pointe de 94 % (7,6 VIN, 3,3 VOUT), pour prolonger la durée de vie des batteries
  • Format de la solution totale de moins de 55 mm2 pour une densité de puissance élevée
Applications
  • Grand public
  • Automatisation industrielle
  • Communications
  • Bâtiments et infrastructures
  • Soins de santé

Evaluation Board

ImageRéférence fabricantDescriptionQuantité disponiblePrixAfficher les détails
EVAL BOARD FOR MAX77540MAX77540EVKIT#EVAL BOARD FOR MAX775402 - Immédiatement$67.78Afficher les détails

MAX77540 High-Efficiency Step-Down Converter

ImageRéférence fabricantDescriptionQuantité disponiblePrixAfficher les détails
IC REG BUCK ADJ 3A/3A DL 30WLPMAX77540AAWV+IC REG BUCK ADJ 3A/3A DL 30WLP0 - ImmédiatementSee Page for PricingAfficher les détails
Date de publication : 2022-01-14
