Amplificateur ADL8142 MMIC pHEMT GaAs à faible bruit

Le dispositif HMC8412 d'ADI est un amplificateur large bande et à faible bruit avec circuit intégré monolithique hyperfréquence (MMIC) en arséniure de gallium (GaAs) et transistor pHEMT (pseudomorphique à haute mobilité électronique), qui fonctionne de 23 GHz à 31 GHz. Il fournit un gain typique de 27 dB, un facteur de bruit typique de 1,6 dB et une interception de troisième ordre de sortie typique (OIP3) de 29 dBm entre 27 GHz et 31 GHz. Il ne nécessite que 25 mA à partir d'une tension d'alimentation de 2 V. L'interception OIP3 peut être améliorée avec des courants de drain plus importants. L'ADL8142 dispose également d'entrées et de sorties à couplage CA et adaptées en interne à 50 Ω, ce qui le rend idéal pour les applications à faisceaux hertziens à haute capacité.

Il est logé dans un boîtier LFCSP de 2 mm × 2 mm à 8 sorties, conforme à RoHS.

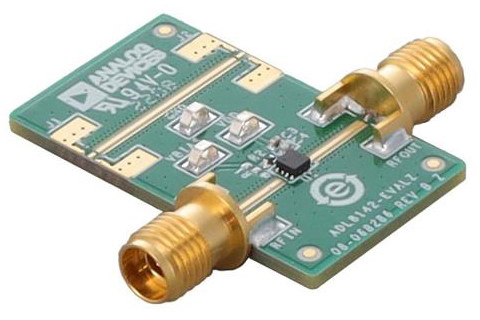

La carte d'évaluation ADL8142-EVALZ se compose d'une carte à circuit imprimé à 4 couches fabriquée à partir d'une couche de cuivre Rogers 4003C et Isola 370HR de 0,20 mm d'épaisseur, formant une épaisseur nominale de 1,57 mm. Les ports RFIN et RFOUT sont équipés de connecteurs coaxiaux femelles de 2,92 mm, et les pistes RF correspondantes présentent une impédance caractéristique de 50 Ω. L'ADL8142-EVALZ est équipé de composants adaptés à une utilisation sur toute la plage de températures de fonctionnement de -40°C à +85°C de l'ADL8142. Un chemin d'étalonnage continu est fourni entre les connecteurs J1 et J2 pour étalonner les pertes de pistes de la carte.
