Résoudre les casse-têtes de conception grâce aux connecteurs mezzanines

Avec les toutes dernières technologies et les demandes relatives à l'informatique évolutive, les connecteurs mezzanines se doivent d'être toujours plus performants : débits de données et densités élevés, formats extra-plats, faible résistance thermique, etc.

Voici cinq défis de conception courants auxquels les ingénieurs sont confrontés au quotidien.

Défi n°1 :

Au fil des ans, les exigences en matière d'informatique et de transmission de données se sont accrues, et les entreprises qui dépendent d'imposants data centers ont dépassé la capacité de leur infrastructure et ont été découragées par la perspective de la remplacer par leurs propres conceptions propriétaires.

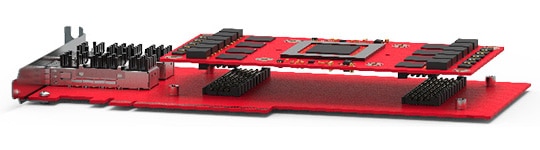

Figure 1 : Format d'accélérateur de calcul OCP, vue latérale (source de l'image : Molex)

Solution : L'OCP (Open Compute Project) a été fondé pour créer des outils matériels universels qui prennent en charge la transition de l'infrastructure des sociétés pour répondre aux exigences de connectivité actuelles. Grâce à sa haute densité et sa conception hermaphrodite innovante, le connecteur Mirror Mezz de Molex constitue la solution d'interconnexion carte-à-carte de choix de l'OCP pour ses cartes d'accélérateur.

Défi n°2 :

L'intelligence artificielle (IA), l'Internet des objets (IoT) et d'autres développements technologiques ayant fait exploser les exigences en matière de débits de données supérieurs, les concepteurs ont donc besoin de connecteurs mezzanines haute densité et haute vitesse.

Solution : Les connecteurs Mirror Mezz transmettent jusqu'à 112 Gbps PAM-4, tout en offrant un encombrement réduit (107 paires différentielles par pouce carré). Grâce à ses performances supérieures, le système Mirror Mezz constitue une solution efficace pour les produits de pointe. Par exemple, une entreprise technologique qui produit des processeurs graphiques a intégré ce connecteur mezzanine compact haute vitesse dans les modules de ses kits de développement de machines autonomes. Par conséquent, les fabricants OEM qui ont besoin de connecter ces modules à leurs systèmes d'IA (ou les utilisateurs ayant besoin d'une connectivité carte-à-carte dans une conception pour la transmission de grands volumes de données) voudront intégrer le produit Mirror Mezz dans leur conception.

Défi n°3 :

Les clients exigent des produits finis offrant toujours plus de capacités, et les concepteurs ont du mal à libérer de l'espace pour intégrer les composants nécessaires.

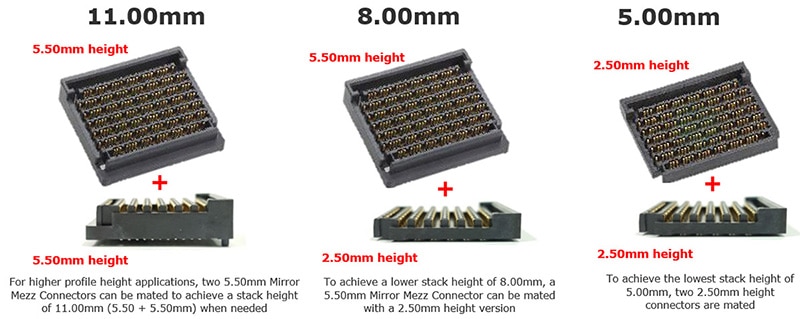

Figure 2 : Hauteurs de pile (source de l'image : Molex)

Solution : Grâce aux deux options de hauteur de 5,50 mm et 2,50 mm de Molex, les concepteurs peuvent combiner des connecteurs Mirror Mezz pour obtenir trois hauteurs de pile après raccordement. Ces différentes hauteurs de pile — 11,00 mm, 8,00 mm et 5,00 mm — réduisent les contraintes d'espace et offrent aux ingénieurs une plus grande flexibilité pour gérer la dissipation thermique dans leurs conceptions.

Défi n°4 :

À mesure que les capacités des produits finis deviennent plus sophistiquées, le nombre de composants requis augmente, ce qui à son tour augmente les coûts de qualification des composants et de gestion des stocks.

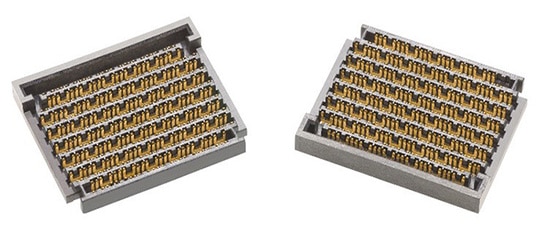

Figure 3 : Connecteurs hermaphrodites Mirror Mezz (source de l'image : Molex)

Solution : Les connecteurs Mirror Mezz sont hermaphrodites et peuvent donc être raccordés les uns aux autres. Cela simplifie la gestion des stocks en éliminant la nécessité d'acheter plusieurs références. En bref, les connecteurs Mirror Mezz permettent de réduire de moitié les coûts d'outillage, d'inventaire et d'exploitation, tout en offrant aux clients de meilleurs rendements et des gains de coûts.

Défi n°5 :

Le risque de soudage accidentel des broches adjacentes est souvent présent pour les connecteurs haute densité dotés de centaines de broches dans des boîtiers miniatures. En outre, une haute densité peut compliquer la dissipation thermique.

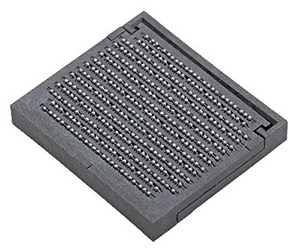

Figure 4 : Boîtier à billes BGA du connecteur Mirror Mezz (source de l'image : Molex)

Solution : Les connecteurs Mirror Mezz utilisent une terminaison de type BGA (avec des sorties courtes), idéale pour les applications haute vitesse qui présentent un grand nombre de broches. Le profil uniforme à billes de soudure garantit une meilleure intégrité des signaux. Les connecteurs BGA offrent également une résistance thermique plus faible, ce qui permet une meilleure dissipation de la chaleur que les autres méthodes de terminaison.

Si vous êtes confronté à de multiples défis de conception en raison des exigences concurrentes en matière de connectivité carte-à-carte, le connecteur Mirror Mezz de Molex peut être la solution qu'il vous faut. Ce produit mezzanine hautes performances, disponible chez Digi-Key, offre divers attributs qui permettent de résoudre les casse-têtes de conception les plus complexes.
