Mélangeur infradyne série LTC5551

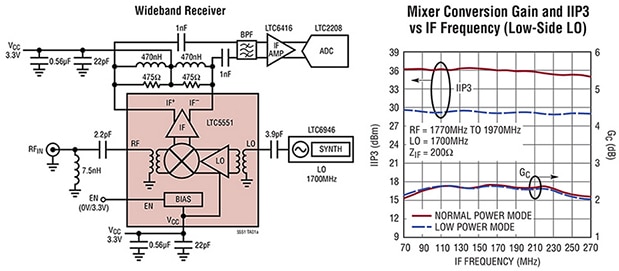

Analog Devices présente le LTC5551, un mélangeur infradyne RF à plage dynamique ultra-étendue destiné aux applications exigeant des performances de pointe. Le LTC5551 offre une très haute linéarité avec un IIP3 (point d'interception d'entrée du troisième ordre) de 36 dB et un faible facteur de bruit de 9,7 dB comparables aux mélangeurs passifs à IIP3 le plus élevé disponibles. À l'inverse des mélangeurs passifs présentant généralement des pertes de conversion de 7 dB à 9 dB, le LTC5551 affiche un gain de conversion de 2,4 dB, améliorant considérablement la plage dynamique du récepteur. Le dispositif présente également une vaste capacité de plage de fréquences RF, fonctionnant de 300 MHz à 3,5 GHz.

De plus, les mélangeurs passifs nécessitent une commande d'oscillateur local (OL) élevée pour atteindre leur IIP3 annoncé. Le LTC5551 intègre un tampon d'oscillateur local, exigeant seulement 0 dBm de niveau de commande, et réduisant par conséquent les circuits externes et les coûts. En éliminant un signal OL haute puissance dans le récepteur de l'utilisateur, il réduit considérablement une source potentielle de rayonnement indésirable, simplifiant ainsi les exigences de filtrage et de blindage RF.
