Convertisseurs ADMV1010/ADMV1011/ADMV1012/ADMV1014 MMIC à large bande hyperfréquence

Les dispositifs ADMV1010, ADMV1011, ADMV1012 et ADMV1014 d'ADI sont des convertisseurs abaisseurs et élévateurs I/Q MMIC (circuits intégrés monolithiques hyperfréquences) compacts à l'arséniure de gallium (GaAs). Les dispositifs ADMV1010, ADMV1012 et ADMV1014 sont optimisés pour fonctionner en tant que convertisseurs abaisseurs à réjection simple [LO (oscillateur local à bas potentiel] à faible bruit et bande latérale supérieure. Le dispositif ADMV1010 est conçu pour fonctionner dans la plage de fréquences comprise entre 12,6 GHz et 15,4 GHz.

Le dispositif ADMV1011 offre 21 dB de gain de conversion avec 32 dBc de réjection de bande latérale pour la bande latérale inférieure, et 23 dBc de réjection de bande latérale pour la bande latérale supérieure. La plage de fréquences est comprise entre 17 GHz et 24 GHz. Le dispositif ADMV1012 fournit 15 dB de gain de conversion avec 25 dB de réjection simple et un facteur de bruit de 2,5 dB. Le dispositif ADMV1012 utilise un amplificateur RF (radiofréquence) à faible bruit (LNA), suivi d'un mélangeur en phase/quadrature (I/Q) doublement équilibré, dans lequel un amplificateur d'attaque commande l'oscillateur local avec un multiplicateur x2. Les sorties en quadrature du mélangeur IF1 et IF2 sont fournies, et un élément hybride externe de 90° est nécessaire pour sélectionner la bande latérale requise.

Le dispositif ADMV1014 offre deux modes de transposition en fréquence. Il est capable de démodulation en quadrature directe vers des signaux de sortie I/Q en bande de base, ainsi que d'une conversion descendante de réjection simple vers une fréquence de porteuse IF (fréquence intermédiaire) complexe. Les sorties en bande de base peuvent être couplées en courant continu, ou, plus généralement, les sorties I/Q sont couplées en courant alternatif avec une fréquence d'angle passe-haut suffisamment faible pour garantir une démodulation suffisamment précise. Le dispositif ADMV1014 offre un système LO flexible, notamment une option quadruple fréquence permettant jusqu'à 41 GHz de fréquences d'entrée LO afin de couvrir une plage d'entrée RF allant de 24 GHz à 44 GHz.

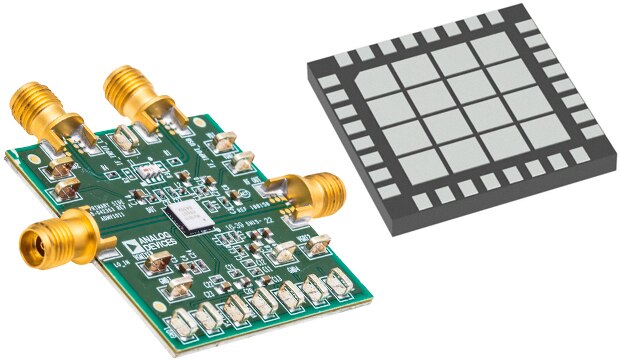

Les dispositifs ADMV1010, ADMV1011, ADMV1012 et ADMV1014 sont disponibles dans des boîtiers LCC/LGA compacts et thermiquement améliorés à 32 broches. Ils fonctionnent sur la plage de températures allant de -40°C à +85°C. Ces convertisseurs abaisseurs/élévateurs sont parfaitement adaptés aux applications radio, de mesure et de test.
