Réutiliser les câbles de recharge de VE pour les applications industrielles

L'adoption rapide des véhicules électriques (VE) a donné naissance à un marché florissant pour les infrastructures de recharge standardisées, en particulier les câbles de recharge. Même s'ils sont conçus pour les besoins automobiles, les câbles de recharge de VE peuvent être réutilisés pour de nombreuses autres applications exigeant des connexions fiables et haute puissance.

Cette approche offre des avantages considérables. L'investissement de l'industrie automobile dans les technologies des VE a accéléré l'innovation tout en réduisant les coûts. De plus, le développement de normes de connecteurs signifie que les câbles de recharge de VE offrent une option de conception rationalisée qui garantit l'interopérabilité.

Les câbles de recharge de VE de GlobTek sont un bon exemple. Ces câbles offrent plusieurs fonctionnalités qui les rendent intéressants pour des applications autres que les VE :

• Haute tenue en courant pour des niveaux de puissance atteignant plusieurs centaines d'ampères dans des configurations CA et CC
• Construction robuste conçue pour résister aux conditions environnementales extrêmes, y compris l'humidité, les fluctuations de température et les contraintes mécaniques
• Connecteurs standardisés compatibles avec les interfaces de recharge reconnues dans le monde entier, garantissant une intégration transparente dans divers systèmes

Grâce à ces caractéristiques, ces câbles constituent un excellent choix pour de nombreuses applications moyenne tension avec des cycles de connexion/déconnexion fréquents. C'est notamment le cas des applications similaires aux VE, comme les chariots élévateurs électriques et les systèmes d'alimentation à quai, où des systèmes mobiles doivent accéder à un port de recharge. Les câbles sont également utiles pour les applications qui nécessitent une infrastructure électrique temporaire, comme les événements en plein air et les unités d'intervention en cas de sinistre.

Les câbles peuvent également être utilisés pour des installations plus permanentes, simplifiant l'intégration. Par exemple, ils peuvent être employés dans des applications robotiques pour fournir un connecteur standardisé qui facilite le déploiement d'équipements d'automatisation sans avoir besoin de recourir à des câbles d'alimentation uniques.

Les câbles de recharge de GlobTek sont disponibles dans des configurations de type 1 (SAE J1722-2012), de type 2 (CEI 62196-3:2014) et NACS (SAE J3400/UL2251), ce qui permet de répondre à un large éventail d'applications et d'infrastructures de recharge. Les spécifications des câbles sont présentées dans le Tableau 1.

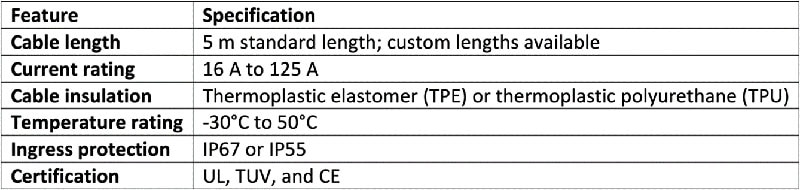

Tableau 1 : Les câbles de recharge de VE de GlobTek offrent des caractéristiques intéressantes pour les environnements industriels. (Source du tableau : Kenton Williston)

Câbles pour bornes de recharge interopérables

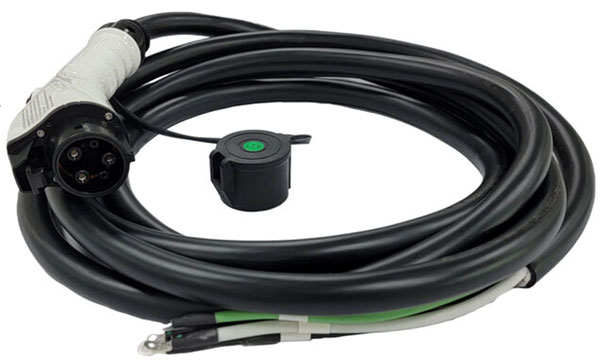

Le câble EVC250A040EA31B50002W (Figure 1) est un exemple typique. Ce câble de 5 m est doté d'une fiche mâle de type 1 à une extrémité et de quatre cosses à anneau à l'autre extrémité. Il est répertorié pour 250 VCA et 40 A, ce qui lui permet de prendre en charge une distribution d'énergie élevée. Avec un indice de protection IP55 et une résistance aux flammes UL94V-0, il peut être installé de manière permanente dans les environnements difficiles. Une force d'insertion < 100 N et une capacité > 10 000 insertions en font une solution adaptée aux cycles de connexion fréquents.

Figure 1 : Le câble EVC250A040EA31B50002W est doté d'un connecteur mâle de type 1 conçu pour des installations permanentes. (Source de l'image : GlobTek)

Ce câble peut être utilisé pour créer des bornes de recharge industrielles, offrant ainsi une solution interopérable qui résout un problème majeur dans les environnements industriels. Aujourd'hui, chaque type d'équipement électrifié peut avoir sa propre infrastructure de recharge. Par exemple, un chariot élévateur et un transpalette peuvent avoir des besoins de recharge similaires, mais des connecteurs incompatibles. En passant à une solution standardisée, différents équipements peuvent partager une même borne de recharge, réduisant ainsi le coût et la complexité liés à la transition vers des équipements alimentés par batterie.

Câbles d'alimentation amovibles

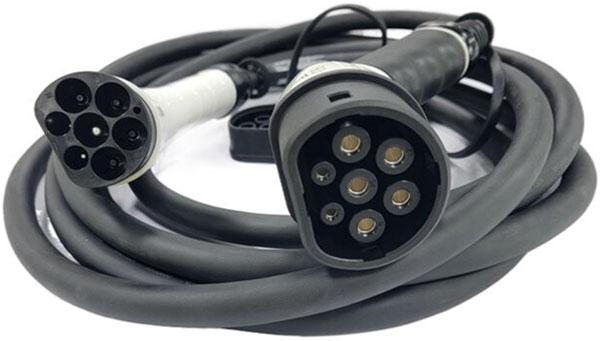

Un autre exemple est le câble EVE480A032UA28B5000FW illustré à la Figure 2. Ce câble de 5 m est doté d'une fiche mâle de type 2 à une extrémité et d'une prise femelle de type 2 à l'autre extrémité. Ses spécifications électriques sont de 480 VCA et 32 A, et la force d'insertion est comprise entre 50 et 100 N. Comme le câble EVC250A040EA31B50002W, il est répertorié IP55 et UL94V-0.

Figure 2 : Le câble EVE480A032UA28B5000FW est un câble amovible de type 2. (Source de l'image : GlobTek)

Ce câble peut être utilisé comme rallonge lorsque la distance jusqu'au port de recharge varie. Par exemple, il peut être utile pour les bateaux de différentes tailles et configurations sur un quai. Il est également utile lorsqu'une connexion temporaire est nécessaire, par exemple lors d'événements en plein air.

Prises d'alimentation intégrées

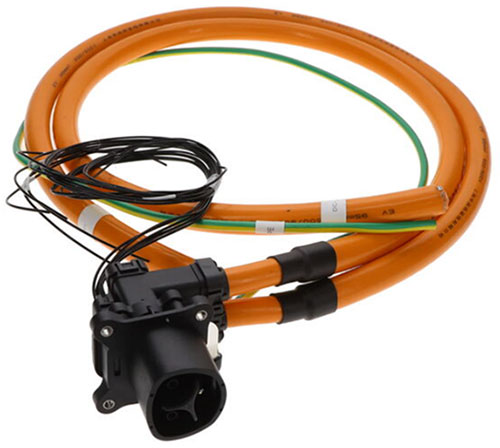

GlobTek propose également des prises qui peuvent être installées dans un boîtier, par exemple à l'intérieur d'un chariot élévateur ou d'un autre équipement lourd. C'est le cas de la prise ESH1V0D350RA37A12001C (Figure 3). Cette prise est dotée d'une fiche femelle NACS sur une plaque frontale, avec des câbles de 1 m se terminant par des conducteurs nus. Elle est conçue pour 1 kV et 350 A, et peut fonctionner à des températures de -30°C à +50°C.

Figure 3 : L'ESH1V0D350RA37A12001C est une prise femelle NACS qui peut être installée dans des équipements lourds. (Source de l'image : GlobTek)

Ces prises sont adaptées aux applications à usage intensif, notamment dans les secteurs de la construction, de l'exploitation minière et des machines agricoles. Grâce à leur haute puissance nominale, elles sont idéales pour la charge rapide et l'alimentation d'équipements exigeants comme les robots industriels et les systèmes de manutention automatisés.

Conclusion

Les prises et les câbles de recharge de VE renforcés de GlobTek permettent aux applications industrielles et spécialisées de tirer parti de l'innovation et de la rentabilité du marché des VE. En exploitant les avancées des technologies de recharge de VE, les équipementiers peuvent intégrer des connecteurs d'alimentation standardisés et hautes performances dans leurs conceptions industrielles. Cette approche améliore la flexibilité, simplifie l'intégration et réduit la dépendance aux solutions d'alimentation propriétaires.
