Lancement du SOM i.MX 8M Mini/Nano Micro Qseven pour les passerelles d'intelligence artificielle et les modules industriels

iWave Systems, leader en solutions et systèmes embarqués, va lancer un nouveau système sur module (SOM) basé sur le processeur NXP® i.MX 8M Mini/Nano au facteur de forme µQseven. Il sera ajouté au portefeuille de systèmes sur module i.MX 8 d'iWave.

Le SOM µQseven V2.1 est une définition de module de calcul polyvalent à petit facteur de forme, ciblant les applications qui exigent une basse consommation, un faible coût et de hautes performances. Il est idéal pour les solutions à espace restreint. Avec une connectivité Wi-Fi et BLE 5.0 embarquée, plusieurs interfaces et des BSP LINUX et Android, le SOM µQseven permet d'innover et de réduire considérablement les délais de mise sur le marché pour les organisations dans divers secteurs.

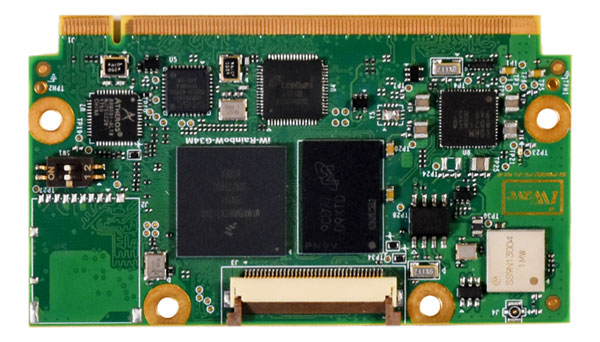

Système sur module i.MX 8M Mini/Nano µQseven. (Source de l'image : iWave)

Le SOM i.MX 8M Mini/Nano µQseven est destiné aux applications telles que l'edge computing et l'informatique embarquée basse consommation, les applications IoT et industrielles rentables et ultracompactes, la surveillance d'équipements, la signalisation numérique, l'IHM industrielle, la domotique, les dispositifs de diffusion audio/vidéo en continu, les applications embarquées générales, et bien plus encore. Les modules sont utilisés comme blocs fonctionnels pour les systèmes embarqués portables et fixes.

Les circuits de support du processeur principal, y compris DRAM, Flash d'amorçage, séquençage de l'alimentation, alimentations du processeur, GBE, CAN, émetteur d'affichage LVDS/HDMI, Wi-Fi et Bluetooth, sont concentrés sur le module. Les modules sont utilisés avec des cartes porteuses spécifiques aux applications, qui mettent en œuvre d'autres fonctionnalités comme des CODEC audio, une mémoire Flash SPI, un connecteur USB, un jack RJ45, etc. L'approche modulaire permet l'extensibilité, la mise sur le marché rapide et l'évolutivité, tout en maintenant de faibles coûts, une basse consommation et une taille physique compacte. Le SOM µQseven présente également des fonctionnalités LPDDR4, eMMC et Ethernet PHY. La carte à circuit imprimé du module est équipée de 230 contacts bord de carte qui peuvent se raccorder à un connecteur MXM-2 extra-plat à angle droit à 230 broches et pas de 0,5 mm.

Fonctionnalités uniques du SOM i.MX 8M Mini/Nano µQseven

• Gigabit Ethernet PHY
• Contrôleur RTC
• Module 802.11ac Wi-Fi + BLE 5.0
• Connecteur MIPI CSI sur le SOM
• Programme de longévité des produits de 10+ ans
• Disponibilité de grade industriel

Compatibilité avec le facteur de forme Q7 standard (70 mm x 70 mm)

Le SOM µQseven est fourni en facteur de forme compact de 40 mm x 70 mm et il est également disponible en plein facteur de forme Qseven de 70 mm x 70 mm.

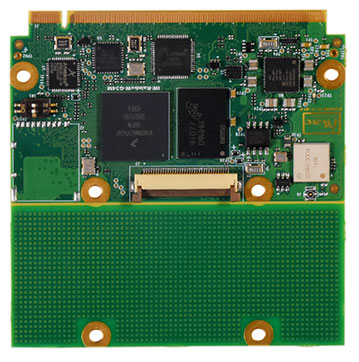

SOM i.MX 8M Mini/Nano µQseven compatible avec le facteur de forme Q7 standard (70 mm x 70 mm). (Source de l'image : iWave)

Carte porteuse Qseven

iWave prend également en charge une plateforme de développement complète pour évaluer toutes les fonctionnalités du processeur i.MX 8M Mini/Nano. Cette plateforme peut être utilisée pour le prototypage rapide d'applications haut de gamme dans les marchés verticaux, notamment automobiles, industriels et médicaux. Cette plateforme de développement inclut les éléments suivants :

• 10/100/1000 Ethernet - 1 port
• Mini PCIe/PCIe x4 - 1 port (1 voie)
• Hôte USB 2.0 - 4 ports
• Dispositif USB 2.0 - 1 port
• SD standard - 1 port
• HDMI/LVDS - 1 port
• Codec audio, entrée/sortie
• Flash SPI x 1
• UART de débogage - 1 port
• UART de données - 1 port
• CAN - 1 port
• I²C - 2 ports
• Batterie RTC
• Bouton d'alimentation
• Bouton de réinitialisation

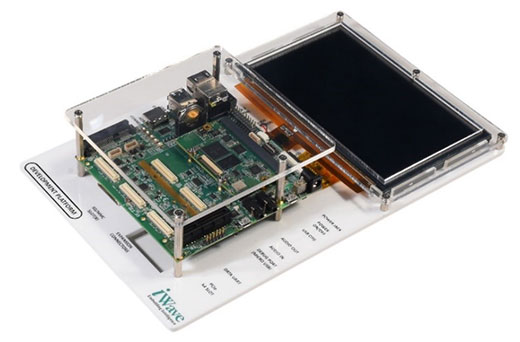

Plateforme de développement i.MX 8M Mini/Nano µQseven. (Source de l'image : iWave)

Disponible en facteur de forme nano ITX de 120 mm x 120 mm, la carte est dotée de tous les connecteurs embarqués nécessaires pour valider les fonctionnalités complètes du processeur i.MX 8M Mini/Nano. Les SOM i.MX 8M Mini/Nano seront pris en charge par les BSP Linux et Android.

Vous trouverez plus d'informations sur les nouveaux produits à l'adresse suivante :

https://www.iwavesystems.com/product/i-mx-8m-mini-nano-uqseven-som/

Pour plus d'informations, envoyez un e-mail à mktg@iwavesystems.com.
